Bộ chuyển đổi HDMI sang LAN cho phòng họp, hội nghị

Trong các văn phòng hiện đại, phòng họp doanh nghiệp và trung tâm hội nghị, nhu cầu trình chiếu nội dung từ laptop lên màn hình lớn ngày càng phổ biến. Các nội dung như báo cáo Excel, biểu đồ kinh doanh, bản vẽ kỹ thuật, video 4K và tài liệu thuyết trình đòi hỏi chất lượng hình ảnh sắc nét, tín hiệu ổn định và khả năng kết nối linh hoạt.

Việc kéo một sợi cáp HDMI dài từ bàn họp đến màn hình LCD treo tường tưởng chừng đơn giản nhưng lại là vấn đề rất lớn với khoảng cách xa. Tín hiệu HDMI bị suy giảm khi vượt quá 5m ở độ phân giải 4K, cáp HDMI sẽ không đảm bảo truyền dẫn chất lượng HDMI và có thể gây ra hiện tượng nhiễu hoặc mất hẳn tín hiệu Video.

Giải pháp chuyên nghiệp là sử dụng bộ mở rộng HDMI qua cáp Cat5e/Cat6 trong mạng LAN là phương án tuyệt vời đối với hệ thống AV thương mại và là tiêu chuẩn hiện hành. Sử dụng bộ chuyển đổi HDMI sang LAN model LKV473 / LKV473KVM không những đáp ứng được yêu cầu truyền tín hiệu HDMI từ máy tính PC tới một màn hình trong một phòng họp quy mô nhỏ, mà còn có thể truyền tới nhiều màn hình ở những phòng hội nghị hoặc hội trường lớn hơn, nơi cần hiển thị lượng thông tin cho vài chục tới hàng trăm người tham gia.

Bộ chuyển đổi HDMI sang LAN là giải pháp lý tưởng để truyền tín hiệu HDMI trong phòng họp và hội nghị

Các thiết bị phát HDMI và thiết bị thu HDMI truyền dẫn tín hiệu HDMI qua cáp LAN là một công nghệ hữu ích để mở rộng tín hiệu HDMI trên khoảng cách xa. Bằng cách nén tín hiệu HDMI thành luồng dữ liệu, HDMI qua Ethernet cho phép người dùng truyền tín hiệu HDMI lên đến 120m hoặc hơn.

Để mở rộng HDMI qua Ethernet, bạn sẽ cần một bộ mở rộng HDMI qua Ethernet, cáp Ethernet và nguồn điện. Khi lựa chọn sản phẩm phù hợp, bạn cần xem xét khoảng cách truyền dẫn, độ phân giải/băng thông tối đa, giá cả, khả năng tương thích, v.v.

Nếu bạn đang tìm kiếm một giải pháp HDMI qua Ethernet chất lượng cao và tiết kiệm chi phí, bộ chuyển đổi HDMI sang LAN ở độ phân giải 4K@60Hz LKV473 / LKV473KVM là lựa chọn không thể bỏ qua. Bộ mã hóa/giải mã HDMI 4K này có thể hoạt động hoàn hảo với bất kỳ bộ chuyển mạch Ethernet nào có quản lý hoặc không quản lý trên thị trường.

Bộ kit chuyển đổi HDMI qua IP LKV473 / LKV473KVM tự hào có khả năng chuyển mạch đa dang cấu hình điểm điểm hoặc điểm-đa điểm, hỗ trợ màn hình ghép video, điều khiển trực quan dễ dàng, chuyển đổi nhanh chóng liền mạch và các tính năng tuyệt vời khác. Giải pháp AV qua IP cũng rất lý tưởng cho nhiều ứng dụng khác nhau như quán bar thể thao, nhà hàng, trung tâm thương mại, cửa hàng bán lẻ, nhà thờ, sòng bạc, trường cao đẳng và đại học, v.v.

Một hệ thống truyền dẫn HDMI điển hình cho phòng họp nhỏ và vừa bao gồm:

• Bộ phát HDMI (TX) Lenkeng LKV473 / LKV473KVM: Được lắp đặt dưới bàn họp hoặc trong hộp âm sàn. Kết nối với máy tính xách tay hoặc máy tính để bàn trong phòng thông qua cáp HDMI ngắn.
• Cáp CAT5e/ Cat6: Luồn dưới sàn, qua tường hoặc trần nhà từ vị trí TX đến vị trí RX, kết nối bằng đầu nối RJ45 tiêu chuẩn.
• Bộ thu HDMI (RX) Lenkeng LKV473 / LKV473KVM: Được lắp đặt phía sau màn hình treo tường hoặc phía trên máy chiếu trần. Kết nối với màn hình thông qua cáp HDMI ngắn.
• Nguồn điện: ổ cắm điện gần bộ phát Tx và bộ thu Rx HDMI.

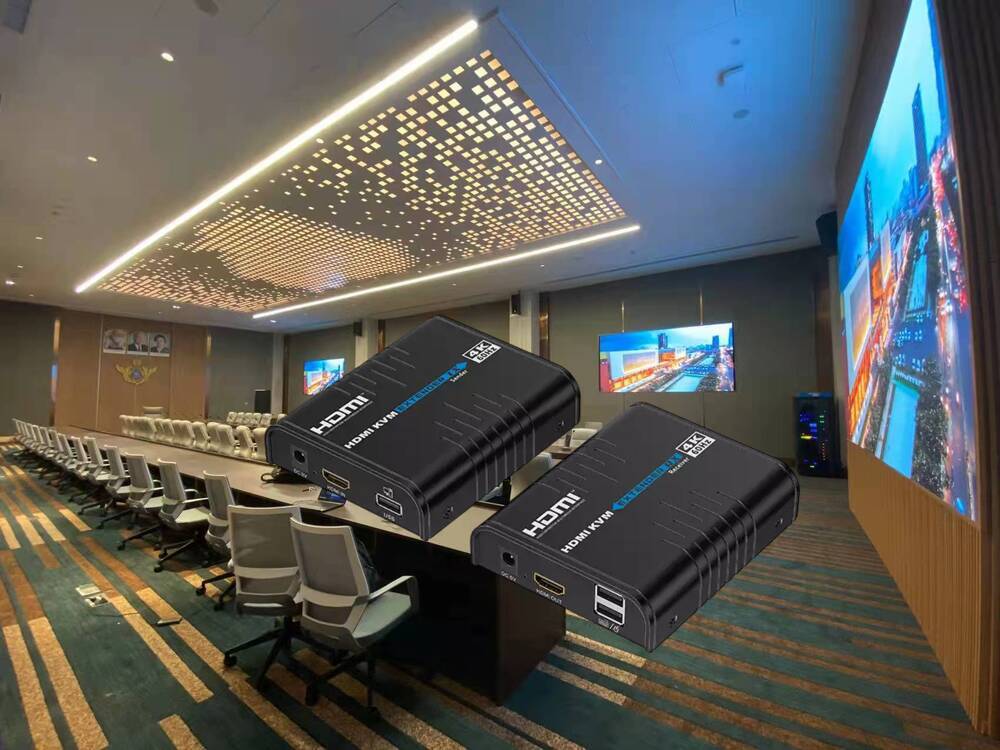

Giải pháp và lắp đặt hệ thống truyền dẫn HDMI 4K@60Hz qua cáp mạng LAN Lenkeng LKV473 cho phòng họp và hội nghị

Giải pháp truyền HDMI 4K@60Hz qua cáp mạng LAN Lenkeng LKV473 giúp kéo dài tín hiệu hình ảnh từ máy tính hoặc thiết bị phát HDMI đến màn hình hiển thị thông qua cáp mạng, phù hợp với nhiều mô hình phòng họp và hội nghị. Tùy cấu hình hệ thống, doanh nghiệp có thể sử dụng một bộ phát HDMI (TX) kết nối với một bộ thu HDMI (RX) cho phòng họp nhỏ, hoặc một bộ phát TX kết nối với nhiều bộ thu RX để trình chiếu cùng nội dung trên nhiều màn hình trong phòng hội nghị lớn.

Giải pháp này giúp đơn giản hóa việc phân phối tín hiệu hình ảnh, tận dụng hạ tầng cáp mạng phù hợp và tạo điều kiện mở rộng hệ thống trình chiếu khi doanh nghiệp có nhu cầu nâng cấp.

Vì sao nên sử dụng bộ kéo dài HDMI 4K@60Hz qua cáp mạng LAN?

Truyền hình ảnh độ phân giải cao

Trong các cuộc họp, hình ảnh hiển thị rõ ràng giúp người tham dự theo dõi số liệu, biểu đồ và nội dung thuyết trình thuận tiện hơn. Giải pháp HDMI 4K@60Hz hướng đến việc truyền tải hình ảnh độ phân giải cao với chuyển động mượt mà khi các thiết bị nguồn, bộ kéo dài và màn hình đều hỗ trợ định dạng tương ứng.

Đây là lựa chọn phù hợp cho phòng họp thường xuyên trình chiếu bảng tính Excel, báo cáo kinh doanh, hình ảnh sản phẩm, video giới thiệu và nội dung đồ họa.

Kéo dài khoảng cách kết nối giữa máy tính và màn hình

Cáp HDMI thông thường có giới hạn về khoảng cách truyền dẫn ổn định tùy theo chất lượng cáp, độ phân giải và môi trường lắp đặt. Khi màn hình đặt xa bàn họp hoặc nằm ở vị trí khác trong hội trường, việc sử dụng bộ kéo dài HDMI qua cáp mạng giúp linh hoạt hơn trong thiết kế hệ thống.

Cáp mạng CAT5e hoặc CAT6 phù hợp theo thông số kỹ thuật của thiết bị có thể được sử dụng để truyền tín hiệu giữa bộ phát và bộ thu. Khoảng cách tối đa cần căn cứ vào tài liệu kỹ thuật của đúng phiên bản Lenkeng LKV473 và loại cáp sử dụng.

Phân phối nội dung đến nhiều màn hình

Đối với phòng hội nghị lớn, một màn hình trung tâm có thể chưa đủ để tất cả người tham dự quan sát rõ nội dung. Việc bổ sung màn hình ở hai bên sân khấu, cuối phòng hoặc các khu vực khác giúp nâng cao khả năng quan sát.

Mô hình một bộ phát HDMI TX kết nối với nhiều bộ thu HDMI RX Lenkeng LKV473 có thể được triển khai để hiển thị cùng một nguồn nội dung trên nhiều màn hình, tùy theo khả năng hỗ trợ của thiết bị và phương án kết nối được nhà sản xuất quy định.

Nếu sử dụng switch mạng để phân phối tín hiệu, cần xác nhận thiết bị LKV473 hỗ trợ phương thức kết nối đó và đáp ứng các yêu cầu về cổng mạng, băng thông, cấu hình switch cũng như khoảng cách truyền dẫn. Không nên mặc định mọi switch Gigabit thông thường đều tương thích với mọi bộ kéo dài HDMI qua cáp mạng.

Mô hình sử dụng một bộ phát HDMI TX và một bộ thu HDMI RX cho phòng họp nhỏ

Đối với phòng họp nhỏ tại văn phòng, phòng họp ban lãnh đạo hoặc phòng họp nhóm, mô hình một bộ phát HDMI TX Lenkeng LKV473 kết nối với một bộ thu HDMI RX Lenkeng LKV473 là phương án đơn giản và dễ triển khai.

Thiết bị cần sử dụng

• Một laptop, máy tính hoặc thiết bị phát có cổng HDMI.
• Một bộ phát HDMI TX Lenkeng LKV473.
• Một bộ thu HDMI RX Lenkeng LKV473.
• Một đoạn cáp mạng CAT5e/CAT6 đáp ứng thông số kỹ thuật của thiết bị.
• Một màn hình LCD, màn hình LED hoặc máy chiếu có đầu vào HDMI.
• Nguồn cấp điện theo yêu cầu của bộ phát và bộ thu.

Sơ đồ kết nối cơ bản

Laptop → HDMI → Bộ phát TX Lenkeng LKV473 → Cáp mạng LAN → Bộ thu RX Lenkeng LKV473 → HDMI → Màn hình.

Khi laptop phát nội dung, tín hiệu HDMI được đưa vào bộ phát TX, truyền qua đường cáp mạng đến bộ thu RX và xuất ra màn hình. Người thuyết trình có thể sử dụng laptop để trình chiếu báo cáo, bảng tính Excel hoặc video trong suốt cuộc họp.

Mô hình này phù hợp với phòng họp có một màn hình chính đặt phía trước bàn họp hoặc một máy chiếu phục vụ hoạt động thuyết trình.

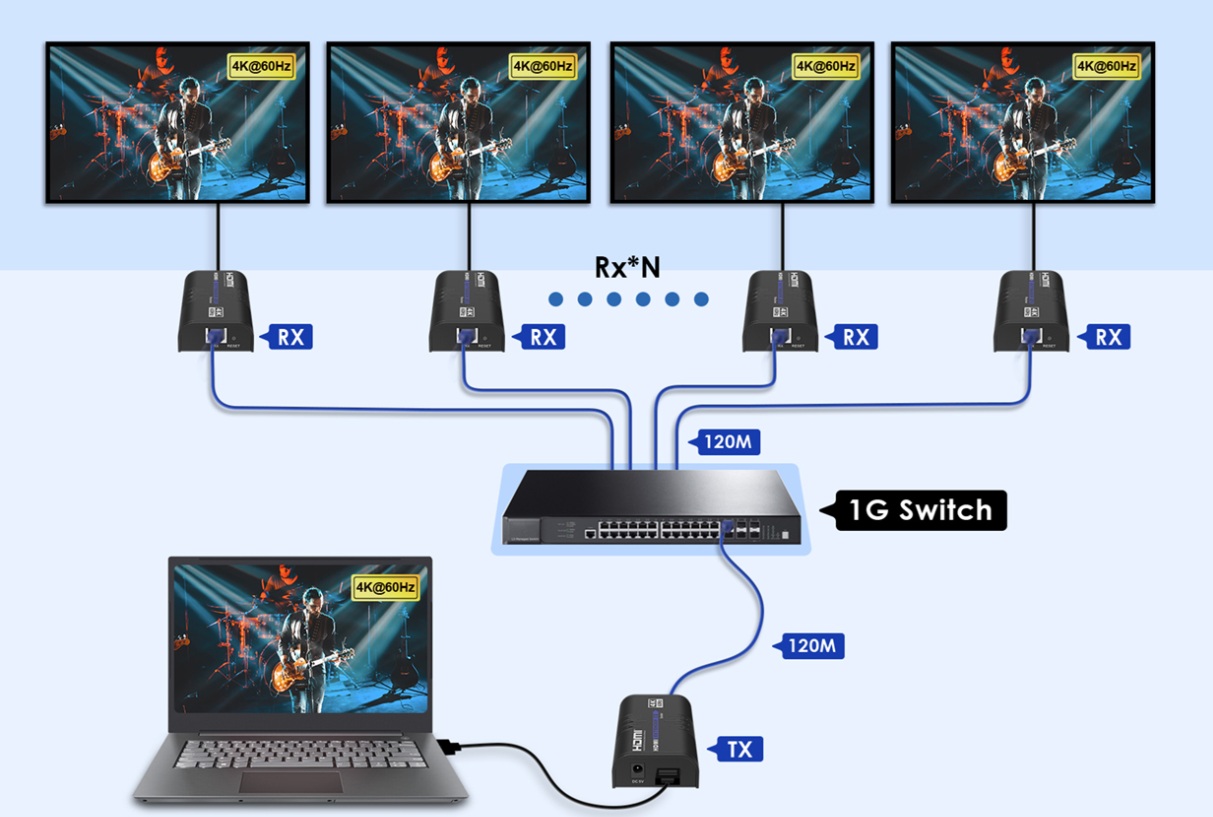

Mô hình sử dụng một bộ phát HDMI TX và nhiều bộ thu HDMI RX cho phòng hội nghị lớn

Với phòng hội nghị, hội trường hoặc trung tâm đào tạo có diện tích lớn, doanh nghiệp thường cần nhiều màn hình để người tham dự ở các vị trí khác nhau có thể theo dõi nội dung.

Mô hình sử dụng một bộ phát HDMI TX Lenkeng LKV473 và nhiều bộ thu HDMI RX Lenkeng LKV473 giúp phân phối cùng một nguồn hình ảnh đến nhiều màn hình, với điều kiện thiết bị hỗ trợ cấu hình đa điểm tương ứng.

Thiết bị cần sử dụng

• 1 Bộ phát HDMI (TX) Lenkeng LKV473 / LKV473KVM: Được lắp đặt dưới bàn trên bục sân khấu hoặc trong hộp âm sàn. Kết nối với máy tính xách tay thông qua cáp HDMI ngắn.
• Cáp CAT5e/ Cat6: Luồn dưới sàn, qua tường hoặc trần nhà từ vị trí TX đến vị trí RX, kết nối bằng đầu nối RJ45 tiêu chuẩn.
• Bộ thu HDMI (RX) Lenkeng LKV473 / LKV473KVM: Được lắp đặt phía sau màn hình treo tường, kết nối với màn hình thông qua cáp HDMI ngắn.
• Nguồn điện: ổ cắm điện gần bộ phát Tx và bộ thu Rx HDMI.
• Một laptop hoặc máy tính trình chiếu.
• Switch mạng Gigabit tương thích .

Sơ đồ kết nối cơ bản

Laptop → HDMI → Bộ phát TX Lenkeng LKV473 → Hệ thống phân phối tín hiệu tương thích → Nhiều bộ thu RX Lenkeng LKV473 → HDMI → Các màn hình.

Trong mô hình này, mỗi màn hình được kết nối với một bộ thu RX tương ứng. Các màn hình có thể bố trí ở hai bên sân khấu, phía cuối hội trường hoặc các vị trí cần tăng khả năng quan sát.

Khi người thuyết trình mở một bảng tính Excel hoặc biểu đồ trên laptop, nội dung có thể được hiển thị đồng thời trên các màn hình đã kết nối. Nhờ đó, người tham dự không cần tập trung vào một màn hình duy nhất và có thể theo dõi thông tin thuận tiện hơn.

Lưu ý kỹ thuật: Trước khi triển khai, cần kiểm tra tài liệu của phiên bản LKV473 cụ thể để xác nhận số lượng bộ thu được hỗ trợ và cách phân phối tín hiệu. Nếu cần sử dụng switch mạng, phải xác minh khả năng tương thích và sơ đồ đấu nối của hệ thống. Trường hợp thiết bị chỉ hỗ trợ kết nối điểm-điểm, cần bổ sung bộ chia hoặc bộ phân phối HDMI tương thích thay vì kết nối trực tiếp nhiều bộ thu theo cách không được nhà sản xuất hỗ trợ.

Cách lắp đặt cơ bản hệ thống HDMI qua cáp mạng LAN

Khảo sát vị trí lắp đặt

Xác định vị trí laptop, bộ phát TX, bộ thu RX, màn hình và tuyến cáp mạng. Đối với phòng họp nhỏ, thiết bị thường được bố trí gần bàn họp và phía sau màn hình. Với hội trường lớn, cần xác định vị trí các màn hình phụ và tuyến cáp đến từng khu vực.

Kết nối thiết bị phát HDMI

Sử dụng cáp HDMI kết nối laptop với cổng HDMI IN của bộ phát TX Lenkeng LKV473. Kiểm tra độ phân giải đầu ra của laptop và lựa chọn chế độ hiển thị phù hợp với màn hình.

Kết nối cáp mạng LAN

Kết nối bộ phát TX với bộ thu RX thông qua cáp mạng theo sơ đồ kỹ thuật của nhà sản xuất. Với hệ thống nhiều màn hình, thực hiện kết nối qua switch hoặc thiết bị phân phối tín hiệu tương thích nếu được hỗ trợ.

Cần sử dụng cáp mạng đúng tiêu chuẩn, đầu bấm chắc chắn và tuyến cáp có chất lượng phù hợp. Không nên tự ý kết nối các thiết bị vào mạng LAN doanh nghiệp đang hoạt động nếu chưa xác minh yêu cầu về cấu hình và tính tương thích.

Kết nối bộ thu với màn hình

Sử dụng cáp HDMI từ cổng HDMI OUT của bộ thu RX đến màn hình LCD, màn hình LED hoặc máy chiếu. Cấp nguồn cho các thiết bị theo hướng dẫn và kiểm tra các đèn báo trạng thái nếu có.

Kiểm tra và nghiệm thu

Bật thiết bị phát, kiểm tra hình ảnh trên màn hình và xác nhận độ phân giải, tần số quét, màu sắc cũng như độ ổn định của tín hiệu. Với hệ thống nhiều màn hình, cần kiểm tra lần lượt từng bộ thu, đảm bảo các màn hình nhận đúng nội dung và không xuất hiện tình trạng mất tín hiệu hoặc hiển thị không đồng bộ ngoài dự kiến.

Lợi ích khi sử dụng giải pháp HDMI 4K@60Hz Lenkeng LKV473

Nâng cao hiệu quả trình chiếu

Hình ảnh có độ phân giải cao giúp trình bày báo cáo, biểu đồ và nội dung trực quan rõ ràng hơn, hỗ trợ quá trình trao đổi thông tin trong cuộc họp.

Linh hoạt trong bố trí màn hình

Việc sử dụng cáp mạng làm đường truyền theo cấu hình phù hợp giúp doanh nghiệp linh hoạt bố trí màn hình tại các vị trí khác nhau mà không cần đặt máy tính sát màn hình.

Phù hợp với nhiều quy mô phòng họp

Từ phòng họp nhỏ chỉ có một màn hình đến hội trường lớn có nhiều màn hình, giải pháp có thể được thiết kế theo nhu cầu thực tế và khả năng hỗ trợ của thiết bị.

Tận dụng hạ tầng cáp mạng phù hợp

Trong các công trình đã có hệ thống cáp mạng, doanh nghiệp có thể tận dụng tuyến cáp đáp ứng yêu cầu kỹ thuật để giảm việc triển khai thêm đường truyền riêng. Tuy nhiên, cần xác nhận loại cáp, khoảng cách và phương thức kết nối được hỗ trợ.

Hỗ trợ mở rộng hệ thống trình chiếu

Khi cần bổ sung màn hình, doanh nghiệp có thể thiết kế lại phương án phân phối tín hiệu theo số lượng bộ thu và khả năng hỗ trợ của thiết bị. Việc tính toán từ đầu giúp hạn chế thay đổi hạ tầng và giảm chi phí phát sinh trong quá trình nâng cấp.

Tăng tính chuyên nghiệp cho không gian hội nghị

Một hệ thống kết nối được bố trí gọn gàng, có sơ đồ rõ ràng và dễ vận hành giúp nâng cao tính thẩm mỹ của phòng họp, đồng thời hỗ trợ bộ phận kỹ thuật kiểm tra và bảo trì thuận tiện hơn.

Những lưu ý khi lựa chọn bộ kéo dài HDMI Lenkeng LKV473

Để hệ thống vận hành ổn định, doanh nghiệp nên kiểm tra khả năng hỗ trợ độ phân giải 4K@60Hz của toàn bộ thiết bị trong chuỗi kết nối, bao gồm nguồn phát, bộ kéo dài, màn hình và cáp HDMI.

Cần xác nhận thêm khoảng cách truyền dẫn tối đa, chuẩn cáp mạng được hỗ trợ, phương thức kết nối nhiều bộ thu, yêu cầu sử dụng switch và khả năng tương thích với các định dạng hình ảnh, âm thanh cần thiết. Không nên lựa chọn thiết bị chỉ dựa trên tên gọi 4K@60Hz mà bỏ qua các thông số triển khai thực tế.

Đối với phòng hội nghị lớn, nên lập sơ đồ kết nối chi tiết, đánh dấu từng tuyến cáp và từng bộ thu, đồng thời thử nghiệm toàn hệ thống trước khi đưa vào sử dụng chính thức.

Lời kết

Giải pháp sử dụng thiết bị truyền dẫn HDMI 4K@60Hz qua cáp mạng LAN Lenkeng LKV473 là lựa chọn đáng cân nhắc cho doanh nghiệp có nhu cầu trình chiếu hình ảnh chất lượng cao trong phòng họp và hội nghị. Với mô hình một bộ phát TX và một bộ thu RX, hệ thống đáp ứng nhu cầu kết nối laptop đến một màn hình. Với mô hình một bộ phát TX và nhiều bộ thu RX, doanh nghiệp có thể xây dựng hệ thống hiển thị cùng nội dung trên nhiều màn hình trong hội trường, nếu cấu hình thiết bị hỗ trợ.

Việc khảo sát đúng nhu cầu, lựa chọn cáp mạng phù hợp, xác minh khả năng phân phối tín hiệu và thi công theo sơ đồ kỹ thuật sẽ giúp hệ thống hoạt động ổn định, dễ quản lý và thuận tiện khi mở rộng. Doanh nghiệp nên kiểm tra tài liệu kỹ thuật của Lenkeng LKV473 trước khi triển khai, đặc biệt khi sử dụng nhiều bộ thu hoặc switch mạng, nhằm đảm bảo tính tương thích và hiệu quả đầu tư lâu dài.
